乱人伦人妻中文字幕无码,亚洲6080yy久久无码产自国产,朝鲜女人大白屁股ass孕交

透水混凝土又稱排水混凝土，是由小石子、高標(biāo)號(hào)混凝土、摻和透水外加劑、水、彩色強(qiáng)化劑以及穩(wěn)定劑等經(jīng)一定比例調(diào)配拌制而成的一種多孔輕質(zhì)的新型環(huán)保地面鋪裝材料。是用粗骨料表面包裹著一層薄漿料相互粘結(jié)成蜂窩狀，能讓雨水流入地下，有效補(bǔ)充地下水；并能有效的減少地面上的油類化合物等對(duì)環(huán)境污染的危害；且色彩繽紛，景觀融合，使城市環(huán)境建設(shè)更加和諧是保護(hù)自然、維護(hù)生態(tài)平衡、能緩解城市熱島效應(yīng)的優(yōu)良的透水地坪材料。在城市雨水管理與水污染防治等工作上，具有極其深遠(yuǎn)的意義，有利于人類生存環(huán)境的良性發(fā)展。

特點(diǎn)

1.高透水性：透水混凝土擁有15%-25%的孔隙，能夠使透水速度達(dá)到31-52升/米/小時(shí)，遠(yuǎn)遠(yuǎn)高于有效的降雨在排水配置下的排出速率。

2.高承載力：經(jīng)國家檢測(cè)機(jī)關(guān)鑒定，透水混凝土的承載力完全能夠達(dá)到C20-C25混凝土的承載標(biāo)準(zhǔn)，高于一般透水磚的承載力

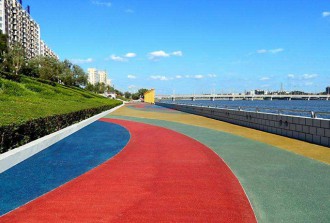

3.良好的景觀效果：透水混凝土擁有色彩優(yōu)化配比方案，能夠配合設(shè)計(jì)師獨(dú)特創(chuàng)意，實(shí)現(xiàn)不同環(huán)境和個(gè)性所要求的裝飾風(fēng)格。這是一般透水磚很難實(shí)現(xiàn)的。

4.易維護(hù)性：人們所擔(dān)心的孔隙堵塞問題是沒有必要的，特有的透水性鋪裝系統(tǒng)使其只需通過高壓水洗的方式就可以輕而易舉的解決。

5.抗凍融性：透水混凝土比一般混凝土路面擁有更強(qiáng)的抗凍融能力，不會(huì)受凍融影響面斷裂因?yàn)樗慕Y(jié)構(gòu)本身有較大的孔隙。

6.耐用性：透水混凝土的耐用性能優(yōu)于瀝清，接近于普通的地坪，避免了一般透水磚存在的使用年限短，不經(jīng)濟(jì)等缺點(diǎn)。

7.高散熱性：材料的密度本身較低（15-25%的空隙）降低了熱儲(chǔ)存的能力，獨(dú)特的孔隙結(jié)構(gòu)使得較低的地下溫度傳入地面從而降低整個(gè)鋪裝地面的溫度，這些特點(diǎn)使透水混凝土在吸熱和儲(chǔ)熱功能方面接近于自然植被所覆的地面。

適用范圍

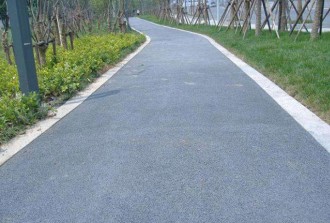

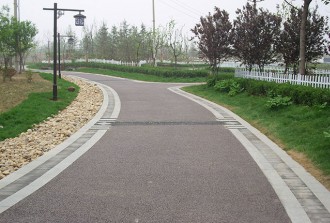

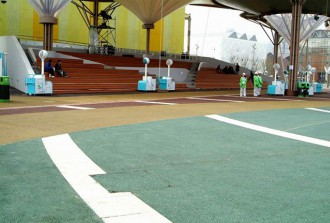

人行道自行車道輕量級(jí)市政道路消防通道，園林景觀公園道路，大型廣場(chǎng)展覽會(huì)館，度假村，校園等地面原生態(tài)鋪裝。

施工技術(shù)

1、施工前的準(zhǔn)備：施工前應(yīng)作好組織、物質(zhì)、技術(shù)等三大準(zhǔn)備。

1）組織準(zhǔn)備：建立健全的施工項(xiàng)目組織機(jī)構(gòu)的人員設(shè)置，以能實(shí)現(xiàn)施工項(xiàng)目所要求的工作任務(wù)為原則，人員配置要從嚴(yán)控制，力求一專多用，一人多職。

2）物質(zhì)準(zhǔn)備：透水混凝土施工實(shí)質(zhì)上相似于水泥混凝土施工，其原料中僅少了砂子，而一定粒度的高料碎石替代了骨料，在施工中具有一定量的材料（膠結(jié)料、高料）。

物質(zhì)準(zhǔn)備應(yīng)是現(xiàn)場(chǎng)的準(zhǔn)備，如人員的住宿、所需的水、電供應(yīng)、工程材料堆放工棚（膠結(jié)料須要有防水措施的工棚）搭建；攪拌機(jī)械的設(shè)置場(chǎng)地等等一系列的準(zhǔn)備工作。

攪拌機(jī)械的設(shè)置場(chǎng)地，透水混凝土的攪拌是采用小型臥式攪拌機(jī)。攪拌機(jī)設(shè)置方案是施工現(xiàn)場(chǎng)的中段，因透水混凝土是屬干料性質(zhì)的混凝土，其初凝快，為保證運(yùn)輸時(shí)間應(yīng)盡量短。為防止混凝土粘污施工場(chǎng)地，攪拌機(jī)下部的一定范圍需用防護(hù)板設(shè)防措施。

3）施工機(jī)械、推車、瓦工工具等必備的工具、立模用的木料或型鋼等配備；水、電設(shè)施到位，生活用水、電以及施工用水、電。施工用電：三相電，施工用水：普通自來水連接到攪拌設(shè)備旁。

4）施工前的技術(shù)準(zhǔn)備：了解和分析工程項(xiàng)目特點(diǎn)、進(jìn)度要求，了解施工的客觀條件，根據(jù)設(shè)計(jì)要求，熟悉設(shè)計(jì)圖紙，合理布置施工力量，制定出施工方案，為工程順利完成作好技術(shù)上的準(zhǔn)備工作。

5）配合做基礎(chǔ)方的土建隊(duì)，在做地面基層的同時(shí)進(jìn)行專用透水管道的鋪設(shè)，透水管道除按圖子要求鋪設(shè)外，必須與原道路排水系統(tǒng)相連接，成為道路排水系統(tǒng)的一部分。

2、施工：在準(zhǔn)備工作充分的基礎(chǔ)上，人員設(shè)備方可進(jìn)場(chǎng)施工。

1）立模：

施工人員按設(shè)計(jì)要求進(jìn)行分隔立模及區(qū)域立模工作，立模中須注意高度、垂直度、泛水坡度等的問題。

2）攪拌：

攪拌器：根據(jù)工程量的大小，配置不同容量的機(jī)械攪拌器，機(jī)械攪拌器的一定范圍內(nèi)的地面處，應(yīng)設(shè)置防止水和物料散落的接料設(shè)備（如方型板式斗類），保護(hù)施工環(huán)境的衛(wèi)生，減少施工后的清理工作。

透水混凝土不能采用人工攪拌，采用普通混凝土攪拌機(jī)械進(jìn)行攪拌，攪拌時(shí)按物料的規(guī)定比例及投料順序?qū)⑽锪贤度霐嚢铏C(jī)，先將膠結(jié)料和碎石攪拌約30秒后，使其初步混合，再將規(guī)定量的水分2-3次加入繼續(xù)進(jìn)行攪拌約1.5-2分鐘。視攪拌均勻程度，可適當(dāng)延長(zhǎng)機(jī)械攪拌的時(shí)間，但不宜過長(zhǎng)時(shí)間的攪拌。

注意事項(xiàng)：

（1）施工現(xiàn)場(chǎng)須專人負(fù)責(zé)物料的配比。

（2）嚴(yán)格控制水灰比，即控制水的加入量，水在攪拌中分2-3次加入，不允許一次性加入。

（3）為使物料攪拌均勻，適當(dāng)延長(zhǎng)機(jī)械攪拌時(shí)間，但不宜過長(zhǎng)。

3）運(yùn)輸

透水混凝土屬干性混凝土料，其初凝快，一般根據(jù)氣候條件控制混合物的運(yùn)輸時(shí)間，運(yùn)輸一般控制在10分鐘以內(nèi)，運(yùn)輸過程中不要停留，手推車必須平穩(wěn)。

4）攤鋪、澆筑成型：

透水混凝土屬干性混凝土料，其初凝快，攤鋪必須及時(shí)。對(duì)于人行道面，大面積施工采用分塊隔倉方式進(jìn)行攤鋪物料，其松鋪系數(shù)為1.1。將混合物均勻攤鋪在工作面上，用括尺找準(zhǔn)平整度和控制一定的泛水度，然而平板振動(dòng)器（厚度厚的用平板振動(dòng)器）或人工搗實(shí)。搗實(shí)不宜采用高頻振動(dòng)器，后用抹合拍平。抹合不能有明水。

注意事項(xiàng)：

（1）松鋪系數(shù)即為物料攤鋪高度高于實(shí)際高度的比，按透水混凝土的干濕度，一般采用1.1-1.15之間。

（2）平板振動(dòng)器振動(dòng)時(shí)間不能過長(zhǎng)，防止過于密實(shí)，可出現(xiàn)離析現(xiàn)象。

（3）攤鋪時(shí)盡量快和正確。

（4）因透水混凝土其孔隙率大，水份散失快，當(dāng)天氣溫高于35℃時(shí)，施工時(shí)間應(yīng)宜避開中午，適合在早晚進(jìn)行施工。

5）養(yǎng)護(hù)：

透水混凝土與水泥混凝土屬性類似，因此鋪攤結(jié)束后，經(jīng)檢驗(yàn)標(biāo)高、平整度均達(dá)到要求后。當(dāng)氣溫較高時(shí)，為減少水分的蒸發(fā)，宜立即覆蓋塑料薄膜，以保持水分。也可采用灑水養(yǎng)護(hù)，所有養(yǎng)護(hù)期不得少于7d，使其在養(yǎng)護(hù)期內(nèi)強(qiáng)度遂漸地提高。

灑水養(yǎng)護(hù)，透水混凝土在澆注后1天開始灑水養(yǎng)護(hù)，高溫時(shí)在8小時(shí)后開始養(yǎng)護(hù)，但淋水時(shí)不宜用壓力水直接沖淋混凝土表面，應(yīng)直接從上往下淋水。透水混凝土濕養(yǎng)時(shí)間不少于7天。養(yǎng)護(hù)時(shí)間應(yīng)根據(jù)施工溫度而定，一般養(yǎng)護(hù)為14—21天，高溫時(shí)不少于14天，低溫時(shí)不少于21天，5℃以下施工，養(yǎng)護(hù)不少于28天。

涂覆透明封閉劑：

待表面混凝土成型干燥后在3天左右，涂刷透明封閉劑，增強(qiáng)耐久性和美觀性，防止時(shí)間過會(huì)使透水混凝土孔隙受污而堵塞孔隙

生態(tài)環(huán)境
